注塑模具有哪些組成部分
- 2016-02-08 22:40:00
- http://m.lmgjo.cn/ 原創
- 3159

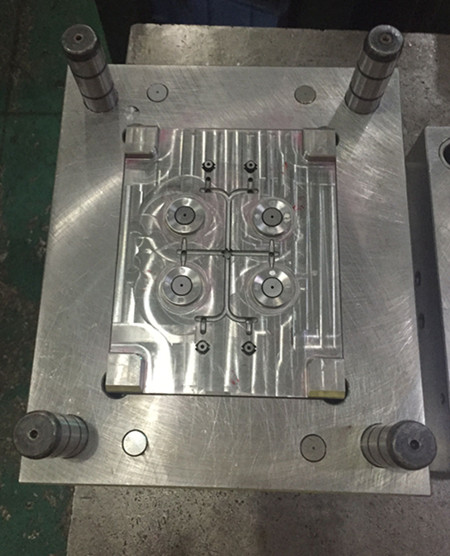

要了解塑膠模具，首先要了解塑膠模具的組成部分，根據它的基本結構根據其使用功能,可分為:成型零件、澆注系統、導向機構、頂出裝置、側向分型與抽芯機構、冷卻加熱系統和排氣系統等七個部分。下面就一一詳細解說每個組成部分。
它是指構成模具型腔的零件,主要包括:凸模、凹模、型芯、成型桿、成型環及鑲塊等零件。
2.澆注系統
它是指模具中從注塑機噴嘴開始到型腔為止的塑料流動通道。普通澆注系統是由主流道、分流道、澆口、冷料穴等組成。
3.導向機構
在塑料模具中,主要有定位、導向、承受一定側壓力的作用,保證動、定模合模準確。合模導向機構由導柱、導套或?qū)蚩?直接開在模板上)、定位錐面等組成。
4.頂出裝置
主要起將制件從模具中頂出的作用,由頂桿或頂管或推板、頂出板、頂桿固定板、復位桿及拉料桿等組成。
5.側向分型與抽芯機構
它的作用是,脫開側向凸?；虺槌鰝?cè)向型芯,通常包括斜導柱、彎銷、斜導槽、楔緊塊、斜滑塊、斜槽、齒輪齒條等零件。
6.冷卻加熱系統
它的作用是,調節模具工藝溫度,由冷卻系統(冷卻水孔、冷卻水槽、銅管)或加熱系統組成。
7.排氣系統
它的作用是,將型腔內的氣體排除,主要由排氣槽、配合間隙等組成。
以上七個部分是作為一套完整注塑模的基本組成部分，大家都看到，每個部分都有細分和配件，所以我們可以看出，要想完成一套符合規格標準的塑膠模具，是一項非常講究技術的工作。
